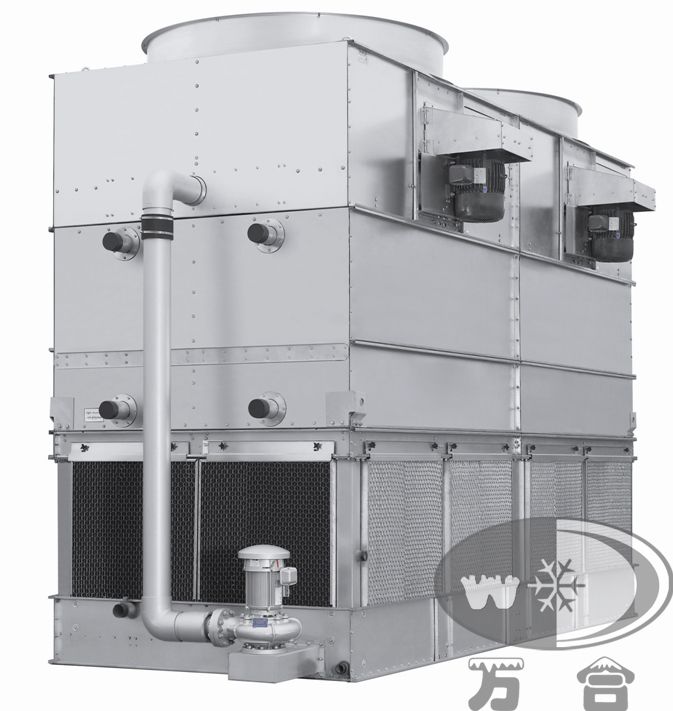

WHN蒸发式冷凝器
WHN蒸发式冷凝器是由冷凝器、冷却塔、循环水泵、水池、连接水管等设备组合而成的一种高效换热设备。本产品采用整体封装安装便捷，用水用电少节约了运行费用，噪声低不污染环境，维修更换简单实用寿命长。
WHN蒸发式冷凝器的工作原理是以水和空气为冷却介质，利用冷却水的蒸发带走制冷剂所释放的热量。蒸发冷运行时，循环水泵将冷却水抽至冷凝盘管的喷嘴处，然后均匀的喷洒在冷凝盘管上，使冷凝盘管覆盖上一层水膜。此时制冷剂从上面流入冷凝盘管。管内的制冷剂处于高温高压的状态，热量经管体传导被管外的冷却水吸收。此时冷却水一部分蒸发成水蒸气通过轴流风机排入蒸发冷壳体外，一部分经过散热片被冷却后重新进入循环水泵。
轴流风机起到了强制空气流动，加快蒸发的作用。除水器能够减少水分散失于空气中，使得冷却水的消耗减少。浮球阀设置于水盘当中，当冷却水总量消耗到一定城都后，开启自动补水。
特性:
1、应用广泛
WHN型蒸发式冷凝器拥有排热量从280KW到2000KW的一系列产品，规格齐全，适合于不同的可以不同类型的需求。本产品已经被广泛的应用于医药化工行业、工业制冷、冷藏、食品加工及啤酒业等领域。
2、结构简单，安装方便
WHN蒸发式冷凝器采用直连式结构将各个设备组合起来封装于一体，结构简单，采用的是上下箱体的拼装的方式，安装维修方便。安装时可以放置于地面，也可以放置于屋顶等位置，节省用户空间。
3、使用寿命长
WHN蒸发式冷凝器整体外壳采用的是双面热镀铝锌钢板制作，冷凝盘管采用镀锌无缝钢管制造，抗腐蚀能力极强。采用PVC填料作为热交换层，S型管道设计，水流经过填料表面时形成一层的流动的水膜，提高了冷却效果，且不易变化，抗老化，使用寿命长。
4、运行成本低
WHN蒸发式冷凝器功率小用电省，并设置了冷却水回收设备，减少了冷却水的消耗。WHN具有冷凝水温度低、换热性能高的特点，特别适合湿度大且温度高的地区。
WHN蒸发式冷凝器性能参数表：
WHN蒸发式冷凝器的工作原理是以水和空气为冷却介质，利用冷却水的蒸发带走制冷剂所释放的热量。蒸发冷运行时，循环水泵将冷却水抽至冷凝盘管的喷嘴处，然后均匀的喷洒在冷凝盘管上，使冷凝盘管覆盖上一层水膜。此时制冷剂从上面流入冷凝盘管。管内的制冷剂处于高温高压的状态，热量经管体传导被管外的冷却水吸收。此时冷却水一部分蒸发成水蒸气通过轴流风机排入蒸发冷壳体外，一部分经过散热片被冷却后重新进入循环水泵。
轴流风机起到了强制空气流动，加快蒸发的作用。除水器能够减少水分散失于空气中，使得冷却水的消耗减少。浮球阀设置于水盘当中，当冷却水总量消耗到一定城都后，开启自动补水。
特性:
1、应用广泛
WHN型蒸发式冷凝器拥有排热量从280KW到2000KW的一系列产品，规格齐全，适合于不同的可以不同类型的需求。本产品已经被广泛的应用于医药化工行业、工业制冷、冷藏、食品加工及啤酒业等领域。
2、结构简单，安装方便
WHN蒸发式冷凝器采用直连式结构将各个设备组合起来封装于一体，结构简单，采用的是上下箱体的拼装的方式，安装维修方便。安装时可以放置于地面，也可以放置于屋顶等位置，节省用户空间。
3、使用寿命长
WHN蒸发式冷凝器整体外壳采用的是双面热镀铝锌钢板制作，冷凝盘管采用镀锌无缝钢管制造，抗腐蚀能力极强。采用PVC填料作为热交换层，S型管道设计，水流经过填料表面时形成一层的流动的水膜，提高了冷却效果，且不易变化，抗老化，使用寿命长。
4、运行成本低
WHN蒸发式冷凝器功率小用电省，并设置了冷却水回收设备，减少了冷却水的消耗。WHN具有冷凝水温度低、换热性能高的特点，特别适合湿度大且温度高的地区。
WHN蒸发式冷凝器性能参数表：
| 产品型号 | 排热量 | 风机 | 水泵 | 外形尺寸 | 参考重量 | |||||||
| qlm(kw) | 风量 M³/h |
功率kw | 风量 M³/h |
功率kw | A | B | H | E | G | 运输 KG |
运行 | |
| WHN-280 | 280 | 36000 | 3 | 35 | 1.1 | 1820 | 2380 | 4010 | 580 | 2070 | 3150 | |
| WHN-350 | 350 | 42000 | 3 | 35 | 1.1 | 1820 | 2380 | 4210 | 555 | 2250 | 3330 | |
| WHN-400 | 400 | 46000 | 3 | 60 | 2.2 | 1920 | 2380 | 4210 | 635 | 2520 | 3690 | |
| WHN-550 | 550 | 72000 | 3*2 | 60 | 2.2 | 3560 | 2380 | 4010 | 580 | 3645 | 5220 | |
| WHN-600 | 600 | 84000 | 3*2 | 75 | 3.0 | 3560 | 2380 | 4210 | 525 | 3780 | 5364 | |
| WHN-650 | 650 | 84000 | 3*2 | 75 | 3.0 | 3560 | 2380 | 4210 | 555 | 4050 | 5670 | |
| WHN-700 | 700 | 84000 | 3*2 | 75 | 3.0 | 3760 | 2380 | 4210 | 580 | 4140 | 6570 | |
| WHN-800 | 800 | 84000 | 3*2 | 130 | 4.0 | 3760 | 2380 | 4210 | 635 | 4455 | 6930 | |
| WHN-900 | 900 | 108000 | 3*3 | 130 | 4.0 | 3760 | 2380 | 4350 | 580 | 4680 | 7155 | |
| WHN-1000 | 1000 | 108000 | 3*3 | 130 | 4.0 | 3760 | 2380 | 4380 | 635 | 520 | 5040 | 7560 |
| WHN-1100 | 1100 | 126000 | 3*3 | 130 | 4.0 | 4100 | 2900 | 4380 | 635 | 640 | 5220 | 7920 |
| WHN-1200 | 1200 | 126000 | 3*3 | 130 | 4.0 | 4100 | 2900 | 4380 | 685 | 640 | 5625 | 8370 |
| WHN-1350 | 1350 | 138000 | 3*3 | 160 | 5.5 | 5600 | 2900 | 4690 | 705 | 640 | 6480 | 10980 |
| WHN-1500 | 1500 | 138000 | 3*3 | 160 | 5.5 | 5600 | 2900 | 4690 | 765 | 640 | 7380 | 12150 |
| WHN-1600 | 1600 | 184000 | 3*4 | 160 | 5.5 | 6500 | 2900 | 4690 | 705 | 640 | 7470 | 13050 |
| WHN-1800 | 1800 | 184000 | 3*4 | 175 | 7.5 | 6500 | 2900 | 4830 | 650 | 640 | 8910 | 14490 |
| WHN-2000 | 2000 | 184000 | 3*4 | 175 | 7.5 | 6500 | 2900 | 4830 | 705 | 640 | 10170 | 16200 |
