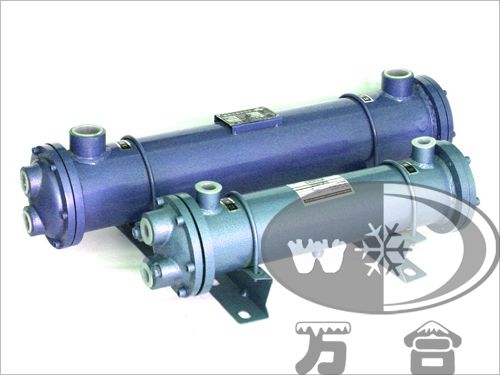

中间冷却器
中间冷却器用于双激活多级压缩制冷系统中，热蒸汽从低压级排到冷却器中被冷却，降低高压级的吸气温度，同时可对高压氨液进行过冷，提高系统制冷量。我公司制造的中间冷却器装有浮球液位控制器和报警自控元件，超高液位时，自动报警。中间冷却器的安全阀开启压力为1.23MPa。
压力容器 订货须知：安全附件由用户自配，安全附件必须订购具有国家认可资质厂家的产品，如需我公司提供，需单独定制。
技术特性：
结构参数：
压力容器 订货须知：安全附件由用户自配，安全附件必须订购具有国家认可资质厂家的产品，如需我公司提供，需单独定制。
技术特性：
| 设计压力（MPa） | 设计温度（℃） | 水压试验（MPa） | 气密试验（MPa） | 制冷剂 |
| 1.4 | 28 | 1.75 | 1.4 | R717 |
结构参数：
| 型号 | 冷却面积㎡ | 外径 D ㎜ |
容积m³ | 接管通径㎜ | 主要尺寸㎜ | 重量㎏ | |||||||||||||||||
| d1 |
d2 |
d3 |
H | h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
h8 |
h9 |
h10 |
h11 |
h12 |
L | L0 |
D0 |
|||||
| ZLA-1.5 | 1.5 | 412 | 0.23 | 65 | 65 | 20 | 2425 | 1964 | 654 | 1100 | 654 | 1100 | 514 | 1064 | 180 | 90 | 154 | 110 | 840 | 210 | 180 | 400 | 258 |
| ZLA-2.0 | 2.0 | 512 | 0.46 | 100 | 80 | 20 | 2950 | 2454 | 612 | 1400 | 686 | 1500 | 562 | 1162 | 180 | 90 | 252 | 126 | 850 | 240 | 180 | 500 | 323 |
| ZLA-2.5 | 2.5 | 512 | 0.46 | 100 | 80 | 20 | 2848 | 2352 | 612 | 1400 | 686 | 1500 | 562 | 1262 | 180 | 90 | 252 | 126 | 1020 | 240 | 180 | 500 | 336 |
| ZLA-3.0 | 3.0 | 512 | 0.46 | 100 | 80 | 25 | 3000 | 2400 | 600 | 1450 | 838 | 1500 | 560 | 1160 | 180 | 120 | 240 | 126 | 1036 | 240 | 200 | 512 | 403 |
| ZLA-3.5 | 3.5 | 612 | 0.63 | 125 | 100 | 25 | 2813 | 2250 | 690 | 1100 | 690 | 1100 | 550 | 1230 | 180 | 90 | 130 | 110 | 1000 | 310 | 180 | 600 | 422 |
| ZLA-6.0 | 6.0 | 716 | 1.02 | 150 | 125 | 25 | 3290 | 2647 | 806 | 1600 | 806 | 1600 | 606 | 1386 | 200 | 80 | 80 | 100 | 1245 | 360 | 200 | 700 | 704 |
| ZLA-16 | 16 | 1224 | 3.79 | 250 | 250 | 40 | 840 | 1195 | |||||||||||||||
| 型号 | 冷却面积㎡ | 外径 D ㎜ |
接管通径㎜ | 主要尺寸㎜ | 重量㎏ | |||||||||||||||
| d1 |
d2 |
d3 |
d4 |
d5 |
H | H1 |
H2 |
H3 |
H4 |
H5 |
L | L1 |
L2 |
L3 |
D0 |
d0 |
||||
| ZZQ-600 | 5 | 616 | 125 | 32 | 20 | 32 | 20 | 3230 | 2403 | 122 | 383 | 350 | 80 | 600 | 246 | 180 | 150 | 520 | 20 | 600 |
| ZZQ-700 | 6.5 | 716 | 150 | 32 | 20 | 32 | 20 | 3270 | 2403 | 122 | 460 | 302 | 100 | 700 | 260 | 180 | 150 | 600 | 23 | 710 |
| ZZQ-800 | 8 | 816 | 150 | 32 | 20 | 32 | 20 | 3316 | 2400 | 60 | 500 | 280 | 123 | 800 | 260 | 300 | 150 | 560 | 23 | 777 |
| ZZQ-1000 | 10 | 1020 | 200 | 40 | 20 | 32 | 20 | 3420 | 2370 | 70 | 600 | 280 | 100 | 1000 | 288 | 350 | 196 | 700 | 23 | 1157 |
| ZZQ-1200 | 12 | 1224 | 250 | 50 | 20 | 32 | 20 | 3542 | 2390 | 70 | 650 | 300 | 100 | 1200 | 288 | 350 | 196 | 850 | 23 | 1798 |
| ZZQ-1300 | 16 | 1224 | 250 | 65 | 32 | 32 | 20 | 3600 | 2403 | 122 | 654 | 302 | 150 | 1300 | 288 | 350 | 196 | 1200 | 26 | 2148 |
| ZZQ-1400 | 20 | 1428 | 300 | 80 | 50 | 50 | 25 | 3760 | 2403 | 122 | 756 | 302 | 150 | 1400 | 342 | 400 | 196 | 1400 | 26 | 3037 |
| ZZQ-1600 | 24 | 1628 | 300 | 80 | 50 | 50 | 25 | 3870 | 2403 | 122 | 808 | 302 | 150 | 1600 | 342 | 400 | 196 | 1600 | 26 | 3830 |
