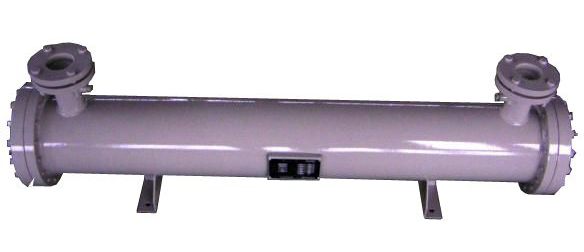

卧式蒸发器
       高压氨液进入蒸发器内，通过蒸发过程吸收并排出管内介质的热量，制备出冷却水或低温盐水，实现人工制冷的目的，可用于雪糕冰块的加工。

       订货须知：安全附件由用户自配，安全附件必须订购具有国家认可资质厂家的产品，如需我公司提供，需单独定制。

卧式蒸发器


压力容器结构参数：

型号 蒸发面积㎡ 换热管直径
㎜		 外形尺寸㎜ 壳体尺寸㎜ 接管公称尺寸㎜ 支座尺寸㎜ 主要尺寸㎜
L B2 H1 L1 d1 d2 d3 d4 d5 d6 A B B1 L2 L3 L4 L5 L6 d0
WZA-25 25 Φ25 1985 715 506 1470 65 80 20 20 20 32 1070 400 550 310 450 480 80 130 20
WZA-30 30 Φ25 2275 715 508 1760 65 65 20 20 20 32 1200 400 550 310 450 480 80 130 20
WZA-50 50 Φ25 3367 715 508 2850 80 80 32 32 20 20 1700 400 550 317 650 480 80 385 20
WZA-90 90 Φ25 4234 830 558 3652 100 100 32 32 20 20 2300 460 640 350 650 600 80 626 20
WZA-100 100 Φ25 3775 930 608 3150 125 125 32 32 20 20 2000 530 720 364 710 650 90 628 20
WZA-120 120 Φ25 4710 1030 608 4160 125 125 32 32 20 20 3200 530 720 364 710 650 90 628 20
WZA-150 150 Φ38 4710 1350 810 4000 150 200 32 32 20 20 2000 900 1020 420 790 900 180 600 23
WZA-160 160 Φ38 4980 1350 810 4000 150 200 32 32 20 20 3000 720 880 520 790 900 180 600 23
WZA-200 200 Φ38 6210 1350 810 5500 150 200 32 32 20 20 3200 900 1020 420 800 900 180 600 23
WZA-300 300 Φ38 6172 1560 914 5148 200 250 50 32 40 20 4000 840 1000 518 800 1000 185 594 24
WZA-360 361 Φ38 6306 1730 1064 5190 200 300 50 32 32 20 3200 960 1120 590 800 1070 250 640 24
WZA-420 420 Φ38 7013 1730 1060 6000 200 300 50 32 32 20 4000 960 1120 555 800 1070 250 600 24
