壳管式冷凝器的构造及分类
壳管式冷凝器在冷水机组经常被使用，主要由壳体、管板、换热管以及一些零部件和进出管接头组成，属于封闭式的水冷冷凝器。
壳管式冷凝器的壳体有两种形式，小型的设备可以用直接使用无缝钢管做为壳体，大型号的设备需要用压力容器专用钢板进行卷板然后再焊接。管板是采用非常厚的钢板进行测量加工，根据型号的不同在管板上加工的孔的数量也是不同的，加工完成的管板焊接在壳体的两端，然后将换热管穿过管板的孔眼，最后通过胀接或者焊接的方式固定好换热管，保证设备具备良好的气密性。
壳管式冷凝器分为立式和卧式两种，两种形式的设备内，冷却水都是走管程，制冷剂走壳程，这样的工作流程是因为冷凝过程需要较大的换热面，另外要控制好制冷剂蒸汽的压力，需要比较大的空间。

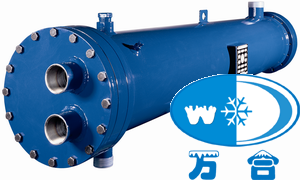

卧式壳管式冷凝器在两端都安装水盖，通过法兰同壳体进行连接，保证冷却水处在密封的空间内。立式壳管式冷凝器安装在集水池上，在设备的上端安装分水箱，冷却水经过分水箱进入到冷凝器内，经过吸热后从设备下端流进集水池内。
