壳管式冷凝器的管层温度
壳管式冷凝器的管程壳温度的取值 需要的相关参数为对数平均温差，两侧流体的定性温度，总传热系数，两侧流体的传热系数，两侧流体的热阻等等一系列数据，但往往因用户提供的数据有限，用公式计算会遇到很大的麻烦，而且计算繁琐，工作量大。对于一般的制造厂，并不具备工艺计算的能力，所以，在工程上我们采用取平均值的方法来估算金属壁温，换热管沿长度平均温差等于管程介质进/出口温度与壳程介质进/出口温度的平均值，沿筒体长度平均温差考虑有无保温层，若有，取壳程介质进/出口温度的平均值，若无，取壳程介质进口温度、出口温度及环境温度三者的平均值。

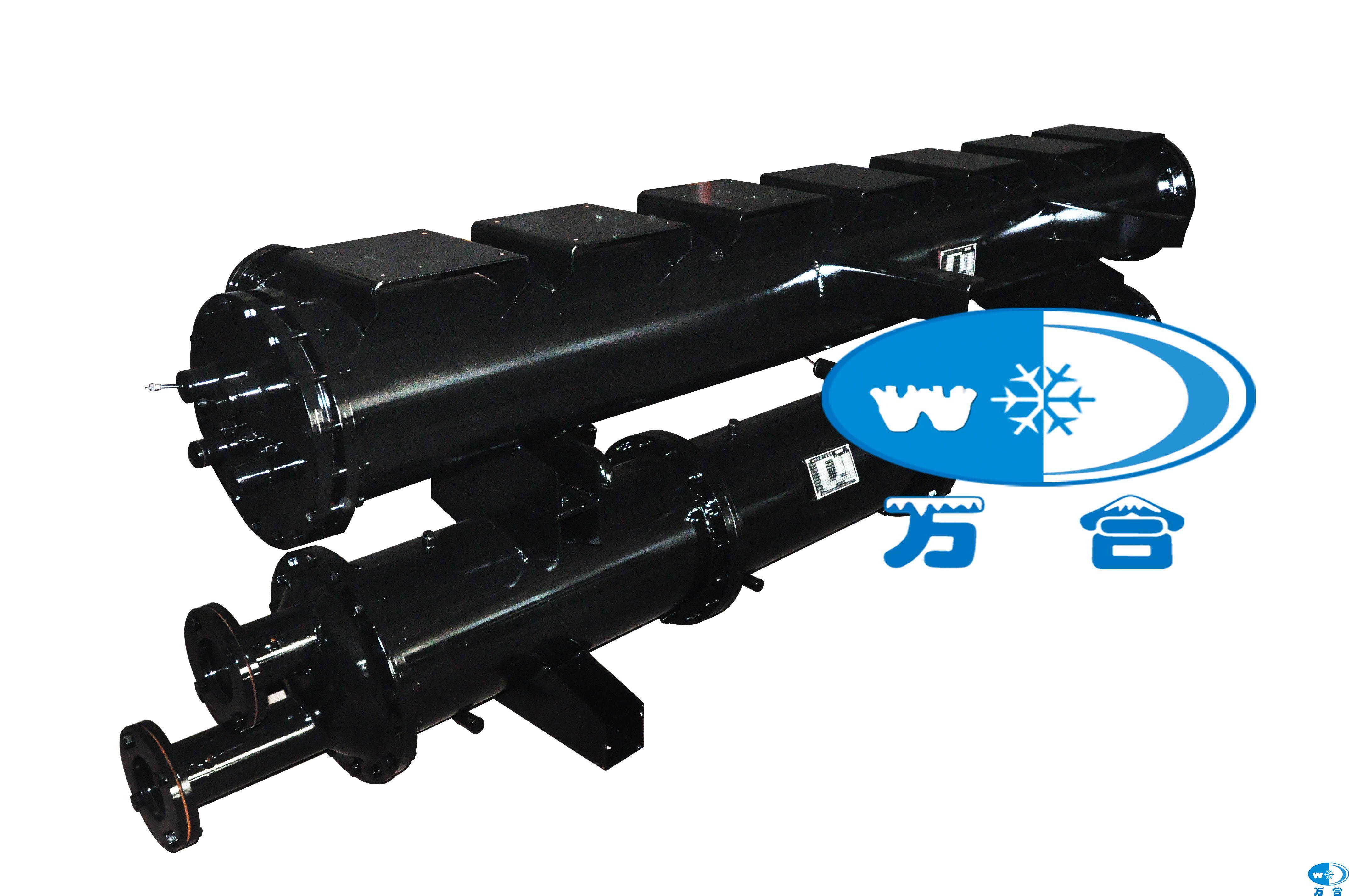

卧式壳管式冷凝器的两端是用两个端盖封住。端盖内部用隔板分开。两个端盖的分W.要互相配合，以便冷却水能在管子内多次往返流动。冷却水每向一端流一次，称为一个管程(或称一个流程)。冷凝器的管程数一般作成双(偶)数，这样冷却水的进、出口就可设在同一个端盖上，而且冷却水是从下面流进，上面流出(出口管应高于最上面的冷凝管)，这样就可保证在运行中，冷凝器管子始终被水充满。端盖是用螺栓与管板的外缘紧固在一起，两者之间需有防漏用的橡皮垫片。
在端盖的顶部及底部分别装有放气及放水旋塞。上部的放气旋塞是在开始充水时，用来排除管内的空气，下部的放水旋塞是在冷凝器停止使用时，用来排除其中残留的水，以防管子被腐蚀或被冻裂。
