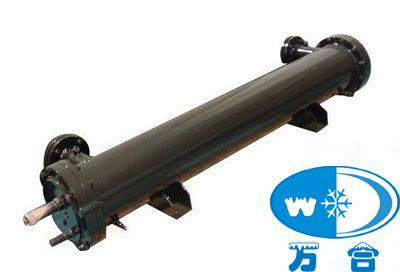

壳管式冷凝器的基本结构
壳管式冷凝器是近几年非常用的一种换热器，结构和壳管式的蒸发器相类似。主要的结构是由壳体、管板、冷却水装置组成，是一个较为封闭的水冷冷凝器。一般来说小型的水冷冷凝器都是选用较粗的无缝钢管，而大型的冷凝器则是壳体用钢板卷焊而成的。一般管板是焊接在壳体的两侧从而构成了一个完整的壳体。
管壳式冷凝器主要是应用于水冷冷水机。壳管式冷凝器主要是分为卧式冷凝器和立式冷凝器两种，一般来说无论是哪种形式的制冷器都是走的壳程的，就是高温和高压制冷蒸汽在传热外表面冷却，聚集到壳体。一般冷凝器所需要的换热面是更大的。都是高于制冷剂的平均传热系数。其实卧式冷凝器和立式冷凝器还有一个更大的区别就是卧式冷凝器的两边是有水盖与壳体是相连的从而使冷却水处于一个较为封闭的一个空间。卧式冷凝器其实又叫封闭式壳管冷凝器。立式冷凝器与卧式不同的是它是坐落在一个集水池上的，上下两边都是没有分水箱是落于集水池里面的。所以立式冷凝器其实又叫敞开式的壳管式冷凝器。
