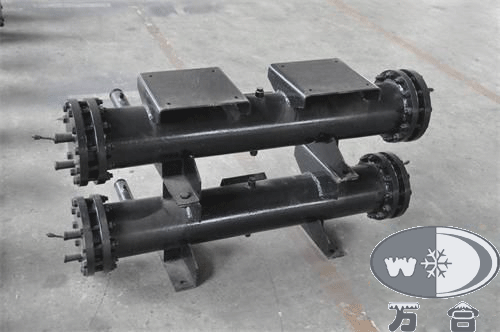

万合制冷：壳管式冷凝器简介
壳管式冷凝器的筒体外形为圆筒形，小型冷凝器的筒体一般由大口径的无缝钢管截取制作，大型号冷凝器则由压力容器类使用的钢板卷制而成。筒体内部则放置多组管束，管束是由许多的冷凝管组成，将冷凝管的两端通过胀管的方式固定在管板上，保持冷凝管和筒体的轴线平行。
壳管式冷凝器内部有管程和壳程两种流体，为了增加传热的速度和效果，在筒体内安装折流板，而且在折流板的表面按照冷凝管的口径进行打孔，将冷凝管穿过折流板进行固定。折流板的安装大大提高了壳程流体的流动速度，提升了设备的换热效果。
不仅通过安装折流板提升流体速度，还可以通过在管箱内安装隔板来提升流体的速度。管箱安装后，内部的隔板将冷凝管分隔成若干组，这样可以使流体每次只能经过一部分的冷凝管。还可以在筒体中安装挡板，使壳体流体在筒体中进行多次的流动，两种方式配合使用，可以促进设备的换热速度和制冷效果。
