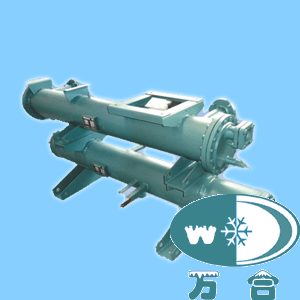

壳管式冷凝器的介绍
壳管式冷凝器的外壳是在大圆筒的两端焊上圆管板，管板上有很多的小孔，每个小孔相对应的都安装有一根铜管，管于管板之间的连接是用胀管或焊接来密封固定，管板的两端都装有铸钱端盖，端盖上铸有分水管，使冷却水分成许多个来回流动的流程，已改变冷却水流速，增加传热效果。在冷凝器内有两个相互隔开的空间，即以管板、冷凝管外壁组成的一个空间，流动的是制冷剂；制冷剂蒸汽由筒体上部的进气管进入，于筒内的冷凝管外壁接触，温度下降并逐渐结为液体，滴入容器下部积沉起来，然后从出液管输出。冷凝器的前端盖底部有两个放水闷头，在冬季当制冷设备不适用时，应该把冷凝器内积存的冷却水放净，避免冷却管结冻而胀裂。
壳管式冷凝器在中小型制冷设备中应用广泛，其优点是结构紧凑，制冷效果好。
