壳管式冷凝器分类简介

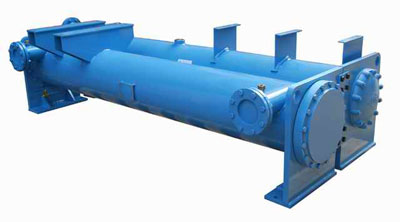

壳管式冷凝器是制冷系统中较为常用的一种换热设备，该机在结构上主要是由壳体、传热管束、管板、冷却水分配部件及各管接头等组成的一个封闭式冷凝器。
根据大小型号的不同，冷凝器的壳体选材及构造也不相同。小型冷凝器可选用粗的无缝钢管作为壳体。大型冷凝器一般需要通过钢板卷焊制成壳体。完整的壳体还包括焊接于壳体的两端的管板。管板上加工了许多用于传热管穿入的管孔，管板采用胀接或焊接的方式与壳体相连，对整体设计的气密性有较高要求。
根据壳体和传热管束的安装设计不同，壳管式冷凝器一般分为立式和卧式两种类型。尽管外观有所区别，可这两种结构的制冷原理一样，内部运行机制大体相同，冷却水于管内循环，制冷剂在壳体空间内进行换热。
当然，卧式与立式冷凝器还是有所区别的。卧式壳管冷凝器也叫做封闭式壳管冷凝器，设备两端设计有以法兰形式与壳体相连的水盖，这就使冷却水处于一个封闭式的循环空间。而立式壳管冷凝器也叫做敞开式壳管冷凝器，这是因为该设备上下两端无水盖，上端无分水箱，冷却水经循环后统一由下端流出，汇集到集水池内。
