卧式壳管式冷凝器的结构
卧式壳管式冷凝器与立式壳管式冷凝器外形相似，是横着安装的，故称卧式壳管式冷凝器，它可以增加冷凝器的换热效果，近年来一直被广泛利用。

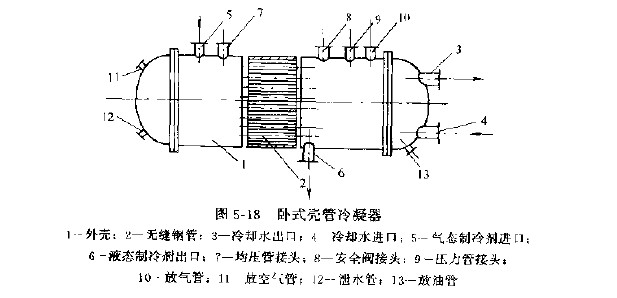

卧式壳管式冷凝器有圆筒形外壳、端盖、管板和板束几部分共同组成。冷却水进入筒体后被隔板分流，按回程顺序流动，再从端头两外一头流出。制冷剂则在管板外部凝结成液体，集中在筒底，同润滑油和其他机械杂质一同排出。山东万合制冷的冷凝器内部板束采用铜板制造，传热效果好。
卧式壳管式冷凝器流程一般为偶数，这样冷却水就可以从一端进入，再从另一端流出了。卧式冷凝器对冷却水水质要求比较高，需要经过净化过滤、软化除垢才能使用。端盖使用橡皮垫密封，再以螺旋栓压紧，密封性能好。
卧式壳管式冷凝器现在已被各类制冷系统广泛应用，与其他制冷部件及辅助设备组成一个整体的制冷设备。
