壳管式冷凝器结构简介
壳管式冷凝器是制冷系统中的常用设备。山东万合通用机械有限公司是专业生产制造制冷设备及屠宰设备的专业创新性大型机械制造企业。其中主营项目制冷设备产品包括壳管式冷凝器、蒸发式冷凝器、空气冷却器、轴流风机等。万和鉴于很多人对壳管式冷凝器的运行概况还不太了解，这期就为大家详细介绍下壳管式冷凝器的内部结构。

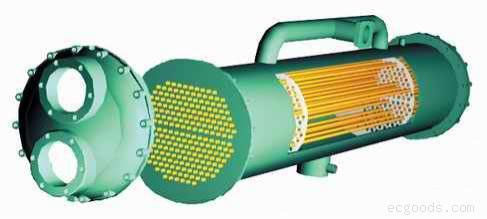

壳管式冷凝器是由钢质圆筒外壳，再配以圆管板焊接于两端进行闭合。两端的管板上钻有许多用来装紫铜管的小孔，管与管板一般采用焊接或胀管的方式进行密封连接。管板两端装有铸有分水管的端盖，其作用是将冷却水分成多个流程循环流动，以此来对冷却水流速进行调控，增加传热效率。管内为冷却水，管外是制冷剂。筒体后端盖上焊有进水口和排水孔各一个，冷却水下进上排。制冷剂进出管则焊在筒体，制冷剂蒸气由上部进气管进入，制冷剂液体由下部出液管排出。
壳管式冷凝器冬季冷却管结冰容易胀裂管体，因此，为了便于将冷却水彻底排出，一般会在前端盖底部装设有两个放水闷头。壳管式冷凝器是广泛应用于制冷领域中的中小型制冷设备，可以做成水平或者垂直的两种样式。与其他冷凝器相比，壳管式冷凝器具有结构紧凑，冷凝效果好等优势。
