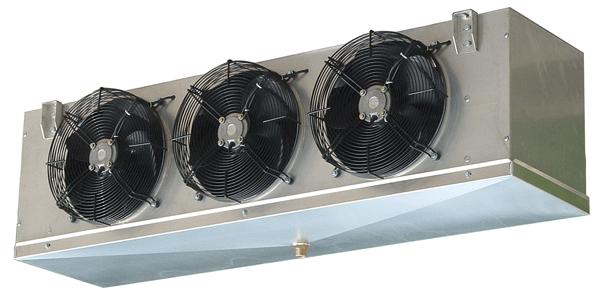

KD工作间用吊顶式冷风机
WH吊顶式冷风机又分为吊顶式(D系列)、工作间吊顶式(KD)两大系列同时各系列根据使用环境不同又分为三种类型:速冻冷库(J型)、高温库房及空调用(L型)、冷藏库用(D型)。
KD工作间用吊顶式冷风机使用说明
1、用户需根据要求选择合适的冷风机。
2、合理布置设备位置及管道和送风通道。
3、安装时需要开设回汽口、排水口,使用前需要用压缩空气排污三次以上。
4、使用前要给电机加装保护装置,调整叶片与风筒之间的间隙,确认叶轮是按照正方向转动。
5、按照设备要求正常操作定期冲霜。设备不用时应将冷却剂抽出注入贮液器内。
6、定期保养,每年应刷防锈漆一次。
KD工作间用吊顶式冷风机尺寸参数表:
KD工作间用吊顶式冷风机使用说明
1、用户需根据要求选择合适的冷风机。
2、合理布置设备位置及管道和送风通道。
3、安装时需要开设回汽口、排水口,使用前需要用压缩空气排污三次以上。
4、使用前要给电机加装保护装置,调整叶片与风筒之间的间隙,确认叶轮是按照正方向转动。
5、按照设备要求正常操作定期冲霜。设备不用时应将冷却剂抽出注入贮液器内。
6、定期保养,每年应刷防锈漆一次。
KD工作间用吊顶式冷风机尺寸参数表:
型号尺寸 | A | A1 | B1 | B2 | H | H1 | H3 | D | D1 | N | n | M | C |
KD25 | 1070 | 770 | 735 | 615 | 800 | 455 | 500 | 730 | 665 | 7 | 8 | ||
KD50 | 1430 | 1130 | 735 | 615 | 930 | 585 | 560 | 1090 | 665 | 7 | 10 | ||
KD75 | 1530 | 1230 | 810 | 690 | 930 | 585 | 560 | 1190 | 740 | 8 | 10 | ||
KD100 | 1930 | 1630 | 810 | 690 | 930 | 585 | 560 | 1590 | 740 | 8 | 10 | 1 | 780 |
KD125 | 2530 | 1630 | 880 | 765 | 1060 | 715 | 650 | 1590 | 815 | 9 | 12 | 1 | 780 |
KD150 | 2530 | 2230 | 880 | 765 | 930 | 585 | 560 | 2190 | 820 | 9 | 10 | 1 | 1100 |
KD175 | 2530 | 2230 | 950 | 840 | 960 | 585 | 560 | 2190 | 820 | 9 | 10 | 1 | 1100 |
KD200 | 2530 | 2230 | 950 | 840 | 1060 | 715 | 650 | 2190 | 890 | 10 | 12 | 1 | 1100 |
KD250 | 2530 | 2230 | 1100 | 990 | 1060 | 715 | 650 | 2190 | 1040 | 12 | 12 | 1 | 1100 |
KD300 | 2930 | 2630 | 950 | 840 | 1190 | 845 | 650 | 2590 | 890 | 10 | 14 | 2 | 800 |
KD350 | 2930 | 2630 | 1100 | 990 | 1190 | 845 | 650 | 2590 | 1040 | 10 | 14 | 2 | 800 |
