谷轮ZB涡旋配套水冷凝器系列
       谷轮ZB涡旋配套水冷凝器系列属于水冷凝器冷却方式为水冷（水冷却式），此种产品工作时，制冷剂在管道内流动释放出大量的热，冷却水吸收了这些热量，并将其带走。冷却水的使用可以有两种方式：一种是一次性使用；一种是循环使用。水冷却式冷凝器按其不同的结构型式又可分为立式壳管式水冷凝器、卧式壳管式水冷凝器和套管式水冷凝器等多种。
       谷轮ZB涡旋配套水冷凝器系列匹配谷轮压缩机组，以下表格是压缩机冷凝温度40℃，蒸发温度2℃时的热负荷。

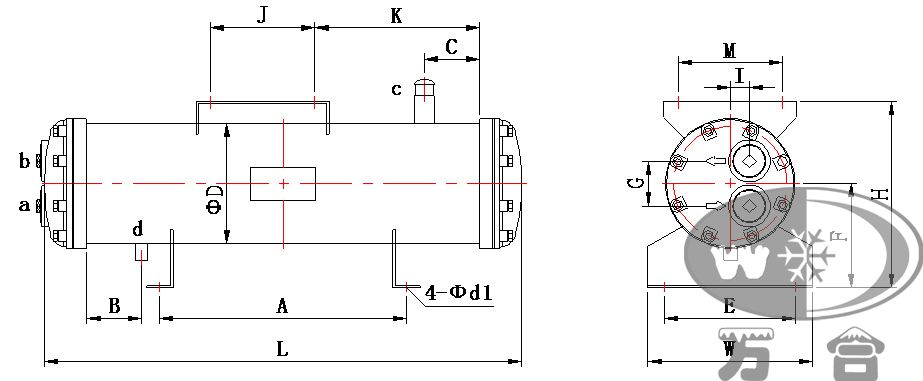

壳管式冷凝器



谷轮ZB涡旋配套水冷凝器系列性能参数表：

型号 适配机型 换热量[1] 外形尺寸mm
KW RT Kcal L W H A B C D
WHCZ7A ZB15KQ 7.05 2.01 6,063 844 230 237 450 100 100 127
WHCZ8A ZB19KQ 8384 2.41 7,293 844 230 237 450 100 100 127
WHCZ10A ZB21KQ 10.07 2.86 8,660 844 230 237 450 100 100 127
WHCZ11A ZB26KQ 11.04 3.14 9,494 844 230 237 450 100 100 127
WHCZ13A ZB30KQ 13.28 3.78 11,421 854 250 269 450 100 100 159
WHCZ16A ZB38KQ 16.44 4.68 14,138 854 250 269 450 100 100 159
WHCZ20A ZB45KQ 19.94 5.67 17,148 854 250 269 450 100 100 159
WHCZ23A ZB50KQ 23.13 6.58 19,892 951 250 269 510 120 120 159
WHCZ26A ZB58KQ 26.09 7.42 22,437 951 250 269 510 120 120 159
WHCZ30A ZB66KQ 29.65 8.4 25,499 963 300 329 510 120 120 219
WHCZ35A ZB76KQ 34.5 9.8 29,670 963 300 329 510 120 120 219
WHCZ40A ZB88KQ 39.74 11.3 34,176 963 300 329 510 120 120 219
WHCZ41A ZB92KC 40.97 11.7 35,234 963 300 329 510 120 120 219
WHCZ50A ZB11MC 49.96 14.2 42,966 1116 300 329 620 140 140 219

谷轮ZB涡旋配套水冷凝器系列性能参数表：

型号 外形尺寸mm 管口尺寸
E F G I J K M d1 a,b c d
WHCZ7A 170 145 46 23 190 300 190 18 Rc1 12 12
WHCZ8A 170 145 46 23 190 300 190 18 Rc1 12 12
WHCZ10A 170 145 46 23 190 300 190 18 Rc1 12 12
WHCZ11A 170 145 46 23 190 300 190 18 Rc1 12 12
WHCZ13A 190 160 60 27 190 300 190 18 Rc1-1/2 12 12
WHCZ16A 190 160 60 27 190 300 190 18 Rc1-1/2 12 12
WHCZ20A 190 160 60 27 190 300 190 18 Rc1-1/2 12 12
WHCZ23A 190 160 60 27 220 320 220 18 Rc1-1/2 22 12
WHCZ26A 190 160 60 27 220 320 220 18 Rc1-1/2 22 12
WHCZ30A 240 190 82 35 220 320 220 18 Rc1-1/2 22 12
WHCZ35A 240 190 82 35 220 320 220 18 Rc1-1/2 22 12
WHCZ40A 240 190 82 35 220 320 220 18 Rc2 22 12
WHCZ41A 240 190 82 35 220 320 220 18 Rc2 28 12
WHCZ50A 240 190 82 35 220 340 220 18 Rc2 28 12
