双机冷凝器系列
       双机冷凝器系列的工作原理：冷凝器中有供气体流经的螺线管，气体流过后，热量会迅速散失，达到冷凝的效果。一般官道上会安装散热片加速散热。它是专门为空调系统、冷却系统、热泵及加工等系统而设计的，被广泛用于化工制冷、动力厂、冷冻机械等用途。
       我公司生产的冷凝器有三个系列：单机冷凝器系列、双机冷凝器系列、三机冷凝器系列
       双机冷凝器系列匹配两个压缩机组，以下表格是冷凝温度40℃，进水温度30℃，出水温度35℃时的换热量。

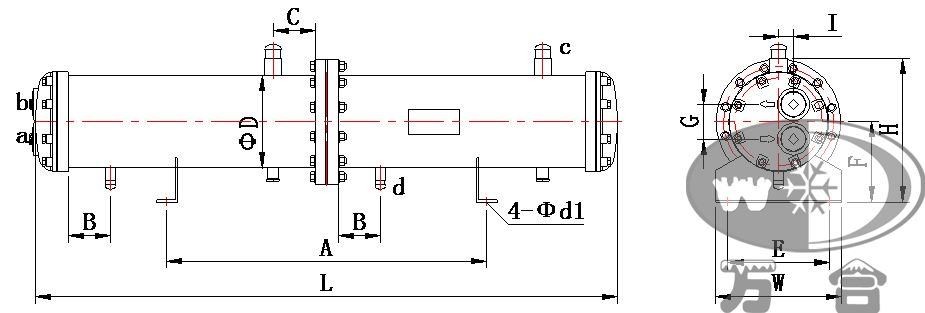

壳管式冷凝器

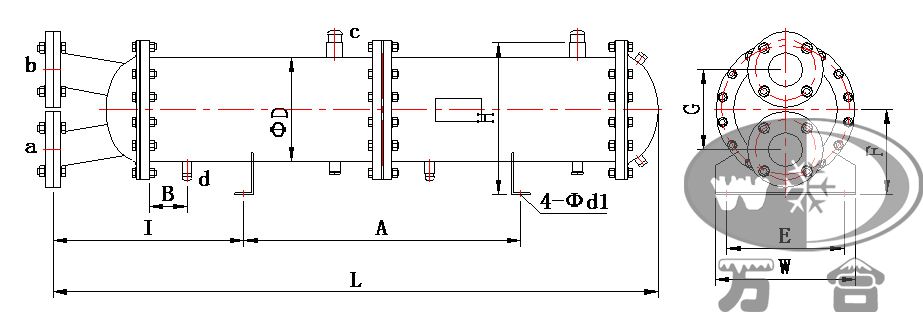

壳管式冷凝器


双机冷凝器系列性能、尺寸参数表：
型号 换热量[1] 外形尺寸mm 管口尺寸
KW RT Kcal L W H A B C D E F G I d1 a,b c d
WHC25B 25 7.11 21,500 1342 170 227 820 60 60 127 110 124 46 23 13 Rp1 22 16
WHC30B 30 8.53 25,800 1352 210 259 820 60 60 159 150 140 60 27 13 Rp1 22 16
WHC40B 40 11.4 34,400 1808 210 259 1120 60 60 159 150 140 60 27 13 Rp1 22 16
WHC50B 50 14.2 43,000 1808 210 259 1120 60 60 159 150 140 60 27 13 Rp1-1/2 22 16
WHC60B 60 17.1 51,600 1808 290 259 1120 60 60 159 150 140 60 27 13 Rp1-1/2 22 16
WHC80B 80 22.8 68,800 1838 290 319 1120 60 60 219 230 170 82 35 18 Rp1-1/2 35 16
WHC100B 100 28.4 86,000 2144 290 319 1320 70 70 219 230 170 82 35 18 Rp2 35 16
WHC120B 120 34.1 103,200 2144 290 319 1320 70 70 219 230 170 82 35 18 Rp2 35 19
WHC150B 150 42.7 129,000 2144 290 319 1320 70 70 219 230 170 82 35 18 Rp2-1/2 42 19
WHC200B 200 56.9 172,000 2135 330 345 1320 70 70 245 270 183 98 47 18 Rp2-1/2 42 22
WHC250B 250 71.1 215,000 2135 350 373 1320 70 70 273 290 197 101 50 18 Rp3 42 22
WHC300B 300 85.3 258,000 3151 330 345 1980 105 105 245 270 183 98 47 18 Rp3 42 28
WHC400B 400 114 344,000 3151 350 373 1980 105 105 273 290 197 250 836 18 100 54 28
WHC500B 500 142 430,000 3052 420 445 1980 105 105 325 360 243 270 856 18 125 54 28
WHC600B 600 171 516,000 3052 420 445 1980 105 105 325 360 243 270 856 18 125 54 28
WHC800B 800 228 688,000 3052 460 476 1980 105 105 356 400 258 300 876 18 150 67 35
WHC1000B 1000 284 860,000 3560 490 497 2310 120 120 377 430 269 300 975 18 150 67 35
WHC1250B 1250 356 1,075,000 3560 520 526 2310 120 120 406 460 283 380 985 22 200 80 42
