汉钟螺杆配套机组壳管式冷凝器（满液蒸发器，双系统）
       汉钟螺杆配套机组壳管式冷凝器系列（满液蒸发器，双系统）满液式壳管式冷凝器既可以使用氨制冷系统也可以用氟利昂系统。此种换热器结构紧凑，占地面积小，热交换的面积大。在热交换的过程中，制冷剂与介质水始终保持的是一个液体状态。换热后的制冷剂气体被压缩机吸走，换热过程中始终是液态制冷剂与液态水之间的换热，产生的制冷剂气体直接从压缩机吸气进入压缩机，提高了整个机组的热效率。

       汉钟螺杆配套机组壳管式冷凝器系列匹配汉钟螺杆压缩机。下表中的制冷量是压缩机冷凝温度=40℃，蒸发温度=5℃时的名义制冷量，单位为kw。

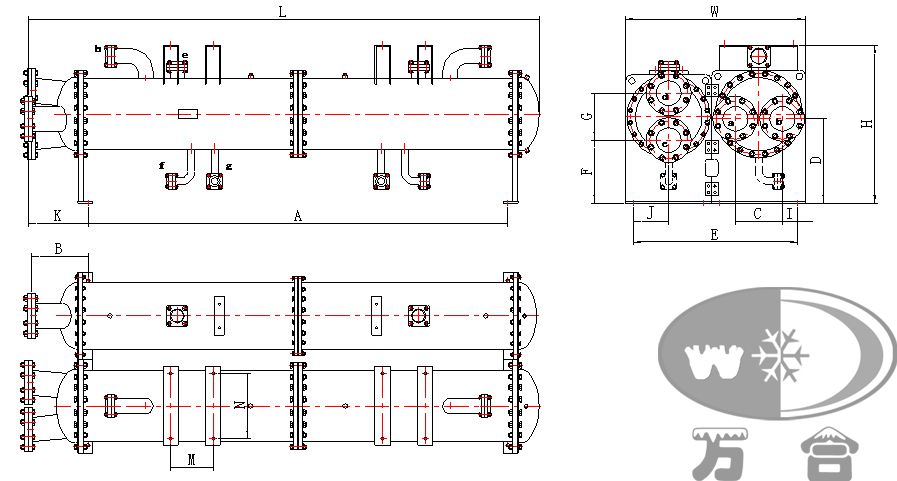

壳管式冷凝器


 汉钟螺杆配套机组壳管式冷凝器系列（满液蒸发器，双系统）参数表：

型号 适配主机 制冷量[1] 外形尺寸mm
L W H A B C D E F
WHHF260D RC2-260B 544.2 3276 1030 966 3724 330 270 524.8 930 383
WHHF300D RC2-300B 641.2 3816 1200 1048 3184 360 300 560.4 1100 403
WHHF310D RC2-310B 677.4 3816 1200 1048 3184 360 300 560.4 1100 403
WHHF340D RC2-340B 741.2 3816 1200 1048 3184 360 300 560.4 1100 403
WHHF370D RC2-370B 802.4 3849 1250 1100 3184 360 300 586.4 1150 403
WHHF410D RC2-410B 883.4 3849 1300 1100 3184 380 300 586.4 1200 419
WHHF470D RC2470B 1051.2 4109 1300 1100 3444 380 360 572.4 1200 389
WHHF510D RC2-510B 1109.8 4109 1350 1100 3444 420 360 572.4 1250 414
WHHF550D RC2-550B 1215.2 4142 1400 1150 3444 420 360 597.4 1300 414
WHHF580D RC2-580B 1316 4142 1400 1150 3444 420 360 597.4 1300 414
WHHF620D RC2-620B 1366.6 4642 1400 1150 3944 420 360 597.4 1300 414
WHHF710D RC2-710B 1591.6 4247 1400 1170 3944 420 360 585.8 1300 414
WHHF790D RC2-790B 1747.8 5142 1400 1150 4444 420 410 595.8 1300 389
WHHF830D RC2-830B 1866.2 4747 1450 1170 4444 440 410 595.8 1350 415
WHHF930D RC2-930B 2103.4 4747 1450 1170 4444 440 410 595.8 1350 415

型号 适配主机 外形尺寸mm 管口表
G I J K M N a,b c,d e f g h
WHHF260D RC2-260B 270 90 190 360 251 480 133 133 28 35 90.2 68
WHHF300D RC2-300B 300 125 225 420 285 480 159 159 28 35 90.2 68
WHHF310D RC2-310B 300 125 225 420 251 480 159 159 35 35 90.2 68
WHHF340D RC2-340B 300 150 225 420 285 480 159 159 35 35 110 68
WHHF370D RC2-370B 300 150 225 440 285 480 159 159 42 42 110 68
WHHF410D RC2-410B 300 120 250 440 288 500 159 159 42 42 110 68
WHHF470D RC2470B 360 120 250 440 320 500 219 219 42 42 110 68
WHHF510D RC2-510B 360 120 275 440 288 500 219 219 42 42 110 80.5
WHHF550D RC2-550B 360 145 275 460 320 500 219 219 42 54 110 80.5
WHHF580D RC2-580B 360 145 275 460 320 500 219 219 42 54 110 80.5
WHHF620D RC2-620B 360 145 275 460 320 500 219 219 42 54 110 80.5
WHHF710D RC2-710B 360 145 275 60 353 500 219 219 54 54 135 80.5
WHHF790D RC2-790B 300 125 275 420 418 500 159 159 54 54 135 80.5
WHHF830D RC2-830B 360 120 250 440 418 500 219 219 54 54 135 80.5
WHHF930D RC2-930B 360 120 250 440 418 500 219 219 54 54 135 80.5
