单机U型管蒸发器
       蒸发器主要可以分为两个部分加热室、蒸发室，加热室负责提供蒸发所需的热量，使液体能够达到足够的温度以便汽化，到达蒸发室后进行汽液分离，所以蒸发室也可以叫做分离室。
       我公司生产的U型管蒸发器有三个系列：单机U型管蒸发器系列、双机U型管蒸发器系列、三机U型管蒸发器系列。
       单机U型管蒸发器系列指的是蒸发器与三个压缩机配合使用，蒸发温度2℃，进水温度12℃，出水温度7℃时的换热量。

壳管式冷凝器



单机U型管蒸发器系列参数：

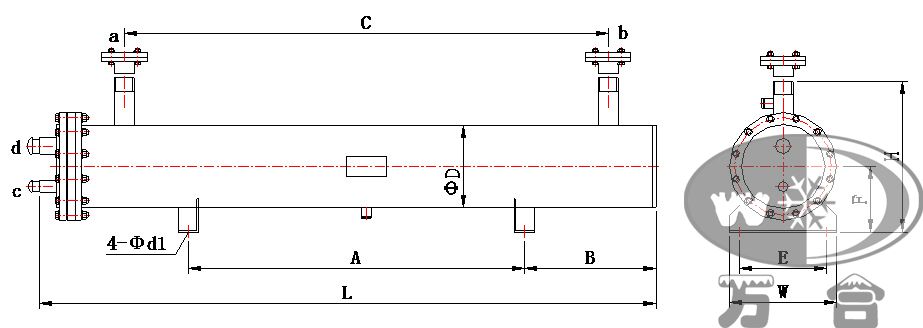

型号 换热量[1] 外形尺寸mm 管口尺寸
KW RT Kcal L W H A B C D E F d1 a,b c d
WHEU10A 10 2.84 8,600 1163 180 350 690 186 920 140 120 130 13 Rp3/4 22 28
WHEU12.5A 12.5 3.56 10,750 1163 180 350 690 186 920 140 120 130 13 Rp3/4 22 28
WHEU16A 16 4.55 13,760 1163 220 364 690 186 920 168 160 144 13 Rp3/4 22 28
WHEU20A 20 5.69 17,200 1316 220 364 810 203 1060 168 160 144 13 Rp3/4 22 28
WHEU25A 25 7.11 21,500 1316 220 364 810 203 1060 168 160 144 13 Rp1 22 28
WHEU32A 32 9.1 27,520 1570 220 364 1010 230 1320 168 160 144 13 Rp1 22 35
WHEU40A 40 11.4 34,400 1570 290 440 1010 230 1320 219 230 170 18 Rp1-1/2 22 35
WHEU50A 50 14.2 43,000 1824 290 440 1210 257 1580 219 230 170 18 Rp1-1/2 22 35
WHEU63A 63 17.9 54,180 1824 290 440 1210 257 1580 219 230 170 18 Rp1-1/2 28 42
WHEU80A 80 22.8 68,800 1824 330 463 1210 257 1580 245 270 183 18 Rp2 28 42
WHEU100A 100 28.4 86,000 2078 330 463 1420 279 1820 245 270 183 18 Rp2 28 42
WHEU125A 125 35.6 107,500 2078 350 497 1420 279 1820 273 290 197 18 Rp2 28 54
WHEU160A 160 45.5 137,600 2332 350 497 1620 306 2080 273 290 197 18 Rp2-1/2 28 54
WHEU200A 200 56.9 172,000 2332 420 563 1620 306 2080 325 360 243 18 Rp2-1/2 28 54
WHEU250A 250 71.1 215,000 2332 420 563 1620 306 2080 325 360 243 18 Rp3 28 54
WHEU315A 315 89.6 270,900 2586 460 598 1820 333 2240 356 400 258 18 100 35 76
WHEU400A 400 114 344,000 2586 490 619 1820 333 2240 377 430 269 18 100 35 76
WHEU500A 500 142 430,000 2894 520 643 2070 362 2520 406 460 283 22 125 35 76
